MDI-4150
100,00 €
Opticon MDI-4150 HD / UHD : Imager OEM 2D ultra-fin avec lecteur rapide 1D/2D intégré, capteur CMOS 640×480 à 100 fps, interfaces USB/Serial/CMOS, adapté aux intégrations compactes dans terminaux mobiles, kiosques, produits OEM, bornes ou systèmes embarqués.
| Résolution |
HD ,UHD |
|---|

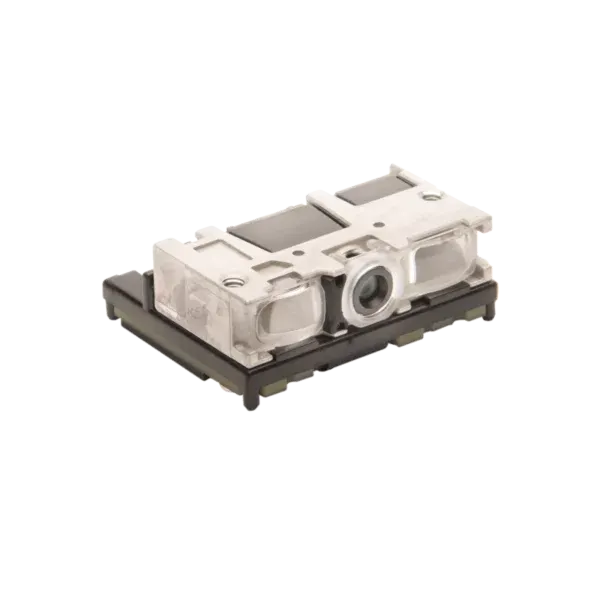

Le Opticon MDI-4150 est un moteur de lecture 2D CMOS ultra-fin avec décodeur intégré, optimisé pour des intégrations OEM exigeant une forme très compacte, une lecture rapide de codes-barres 1D & 2D et une performance élevée même en mouvement. Il fait partie de la série MDI-4×50, reconnue pour sa taille réduite (≈ <10 mm d’épaisseur) et sa capacité à lire les code-barres standards, y compris sur écrans ou supports difficiles, grâce à un capteur 640×480 CMOS à 100 fps avec traitement performant intégré.
Les versions HD (High Density) et UD (Ultra Density) se distinguent par une distance de focalisation plus courte, ce qui améliore la lecture de codes petits ou rapprochés :
-
HD – focus ~65 mm (haut niveau de détails)
-
UD – focus ~45 mm (densité ultra-élevée)
Cela permet d’adapter la lecture aux besoins spécifiques de l’application.
| Caractéristique | Spécification |
|---|---|
| Type de produit | OEM 2D imager scan engine (lecture 1D & 2D) |
| Série | MDI-4150 (HD / UHD options) |
| Capteur d’image | CMOS 640 × 480 pixels |
| Vitesse de lecture | 100 fps (frames per second) |
| Scannage | 1D & 2D, lecture rapide et motion tolerant |
| Décodeur intégré | Oui – processeur 800 MHz pour traitement rapide |
| Focalisation optique | HD ~65 mm / UD ~45 mm (distance optimale) |
| Illumination | Green LED ciblage + warm-white illumination LED |
| Interfaces | Serial CMOS (via FFC), Serial TTL, USB (HID/COM) |
| Tension d’alimentation | ~3.0 – 5.5 V DC |
| Consommation courant max. | Jusqu’à ~300 mA (active) |
| Modes basse consommation | Standby < 2 mA |
| Support symbologies | 1D (JAN/UPC/EAN, Code 39, Code 128, GS1, etc.) et 2D (QR, Data Matrix, PDF417, Aztec…) |
| Méthode de lecture | CMOS imager area sensor |

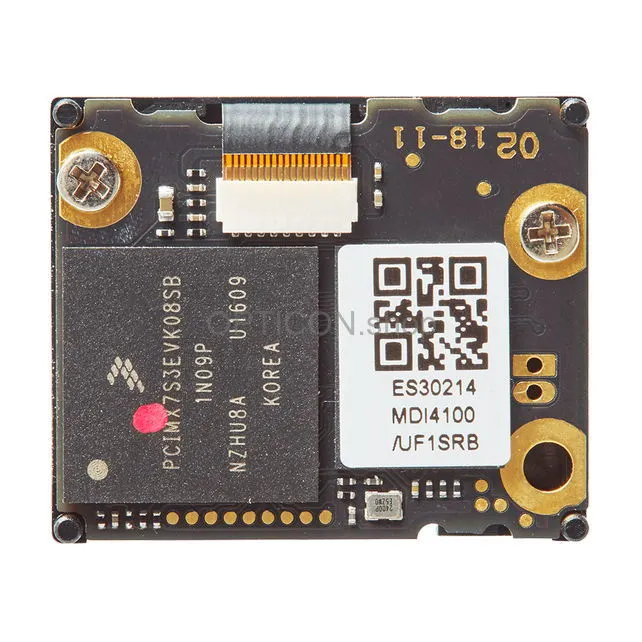

| Dimensions physiques | ~24.6 × 6.0 × 13.6 mm (camera) + PCB décodeur |
| Poids | ~5 g |
| Température de fonctionnement | ≈ -20 °C à +60 °C |
| Stockage | ≈ -40 °C à +70 °C |
| Humidité | 5 – 90 % (sans condensation) |
| Standards de sécurité | RoHS, IEC62471 |
| Garantie habituelle | ~2 ans |
| Certifications | Conforme RoHS |
Compatibilité systèmes
Le Opticon MDI-4150 est conçu pour être intégré comme cœur de balayage 2D dans des produits OEM, tels que :
✔ Terminaux portables personnalisés
✔ PDA ou systèmes mobiles embarqués
✔ Bornes self-service ou kiosques
✔ Automatismes industriels
✔ Dispositifs médicaux ou de laboratoire
✔ Équipements de vente au détail ou points de service
Il n’est pas un scanner autonome complet, mais un module à intégrer dans un boîtier ou système hôte avec contrôle électronique.
Interface & Connectivité
Le module propose plusieurs interfaces de communication, facilitant l’intégration à différents types de systèmes :
-
-
Serial CMOS via FFC – pour connexion à l’électronique hôte via une nappe plate (FFC).
-
Serial TTL – sortie directe de données décodées pour microcontrôleurs ou circuits intégrés.
-
USB HID / USB COM – permet une intégration facile via USB (pour configurations ou applications avec interface USB).
-
Ces interfaces rendent le module compatible avec des architectures variées, des microcontrôleurs aux systèmes intégrés complets.
Le Opticon MDI-4150 HD / UHD excelle dans les contextes suivants :
✔ Lecteurs intégrés pour terminaux mobiles OEM – capteurs discrets dans appareils compacts.
✔ Kiosques interactifs et bornes retail – intégration pour self-service, codes d’entrée ou billets.
✔ Équipements médicaux ou de laboratoire – lecture de codes sur étiquettes d’échantillons ou instruments.
✔ Automatisation industrielle – intégration dans chaînes de tri ou machine vision légère.
✔ Produits IoT embarqués – ajout de capacité de lecture 1D/2D dans des dispositifs connectés.
Les versions HD et UHD sont particulièrement adaptées à des applications nécessitant la lecture de codes très petits ou denses, tels que dans le médical ou l’électronique de pointe.
-
Performance de lecture élevée – capteur 100 fps avec global shutter.
-
Décodeur intégré – traitement 1D & 2D sans composants externes supplémentaires.
-
Forme ultra-fine (<10 mm) – parfait pour intégration dans espaces contraints.
-
Interfaces flexibles – USB, Serial TTL et CMOS pour connexions variées.
-
Fiabilité industrielle – conformité aux standards RoHS, température d’opération large.
