MDL-2001
75,00 €
Le Opticon MDL-2001 est un moteur de lecture laser 1D OEM ultra-compact avec décodeur intégré, parfaite pour ajouter une capacité de lecture fiable de codes-barres dans des appareils portables, kiosques ou systèmes embarqués.

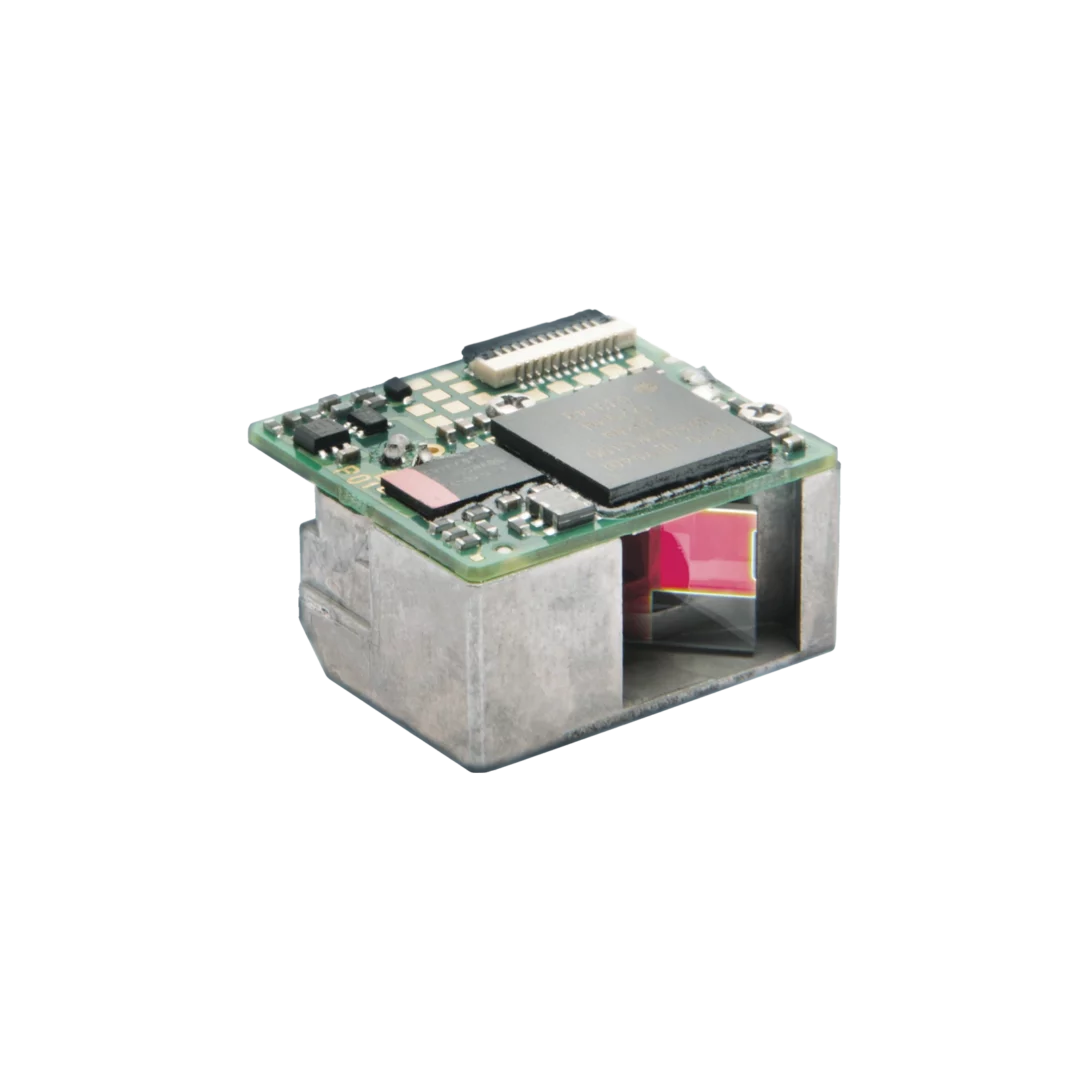

Le Opticon MDL-2001 est un moteur de lecture de codes-barres laser 1D ultra-compact, intégrant une diode laser visible 650 nm et une capacité de lecture bi-directionnelle à une vitesse élevée. Il est conçu pour être intégré directement dans des appareils OEM (terminaux mobiles personnalisés, équipement médical, kiosques interactifs, matériel industriel) où l’espace est limité mais où une lecture de codes-barres fiable est nécessaire.

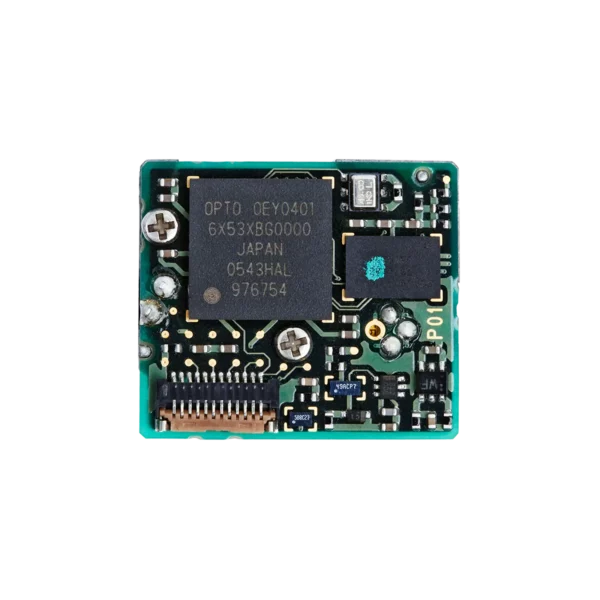

Ce module inclut un décodeur interne, ce qui simplifie l’intégration en envoyant directement les données décodées à l’hôte sans traitement supplémentaire complexe. Sa dimension compacte et sa faible consommation en font une solution idéale pour produits embarqués.
| Caractéristique | Spécification |
|---|---|
| Type de produit | Moteur de lecture OEM laser 1D |
| Technologie de lecture | Diode laser visible 650 nm |
| Méthode de scan | Bi-directional scanning |
| Vitesse de lecture | ~100 scans/sec |
| Symbologies supportées | Codes 1D standards (JAN/UPC/EAN, Code 39, Code 128, Interleaved 2 of 5, GS1, etc.) |
| Interface de communication | Serial CMOS via connecteur 12-pins FFC |
| Tension d’alimentation | 3.3 V ± 10 % |
| Consommation électrique | Max. 125 mA |
| Dimensions | 20,4 × 11,2 × 18 mm |
| Poids | ~4.7 g |
| Résolution minimale | ~5 mil (0,127 mm) |
| Profondeur de champ | variable selon code (ex. 70–650 mm pour code 39 39 mil) |
| Dimensions angulaires | Pitch ±35 °, Skew –50 °…+50 °, Tilt ±20 ° |
| Résistance environnementale | Température d’usage : −20 °C à +65 °CStockage : −30 °C à +70 °CHumidité : 5–90 % sans condensation |
| Normes & sécurité | RoHS, Class 2 laser (JIS-C-6802, FDA CDRH) |
Compatibilité systèmes
Le MDL-2001 est destiné à intégrer des appareils tiers dans les domaines suivants :
✔ Terminaux mobiles personnalisés – PDA, terminaux industriels, lecteurs portables OEM
✔ Équipement médical & diagnostique – lecture de codes d’échantillons ou équipements
✔ Kiosques interactifs – bornes de self-service, points de paiement
✔ Systèmes embarqués industriels – automates, machines de tri, robots
✔ Produits IoT et dispositifs compacts – où l’espace est contraint
Le module ne constitue pas un scanner autonome et doit être connecté à un circuit hôte capable de fournir l’alimentation, la logique de commande et le traitement des données reçues.
Connexion & intégration
-
-
Connecteur 12-pins FFC pour communication Serial CMOS et signaux de contrôle
-
Données décodées émises directement à l’hôte sans besoin de traitement externe
-
Nécessite conception électronique d’intégration (PCB) adaptée à l’appareil OEM
-
Ce module est recommandé pour les intégrateurs et OEM qui développent des produits demandant une fonction de lecture fiable de codes-barres 1D dans des formats très compacts :
✔ Solutions portables sur mesure – terminaux industriels, lecteurs main libres OEM
✔ Kiosques & bornes interactives – points d’accès rapide aux données par scan
✔ Équipement médical embarqué – pour identifier et tracer échantillons ou instruments
✔ Produits embarqués industriels – automates d’inventaire, machines de tri
✔ Solutions IoT et appareils connectés – collecte de données rapide en réseaux
Grâce à son consommation énergétique réduite et à son format ultra-compact, le MDL-2001 est idéal pour des appareils qui ont des contraintes d’espace ou d’alimentation stricte tout en nécessitant une lecture performante.
- Ultra-compact – s’intègre même dans des dispositifs très compacts
- Lecture puissante – 100 scans/sec pour la plupart des symbologies 1D
- Décodeur intégré – simplifie l’architecture logicielle OEM
- Faible consommation – adapté à l’usage mobile ou embarqué
- Normes de sécurité et environnementales robustes – conformité CE/FDA et plage élargie
