MDL-1500
75,00 €

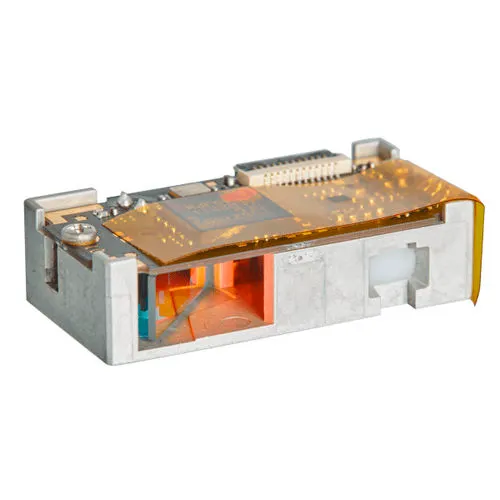

Le Opticon MDL-1500 est un moteur de lecture de code-barres laser 1D ultra-compact avec décodeur intégré, spécialement conçu pour être intégré dans des appareils portables ou fixes tels que terminaux OEM, appareils médicaux, kiosques, systèmes embarqués ou dispositifs personnalisés. Ce module garantit une lecture rapide, fiable et économe en énergie des codes-barres linéaires, tout en offrant une facilité d’intégration grâce à sa conception plate et légère.
Le Opticon MDL-1500 est un moteur de lecture de code-barres laser 1D ultra-compact avec décodeur intégré, spécialement conçu pour être intégré dans des appareils portables ou fixes tels que terminaux OEM, appareils médicaux, kiosques, systèmes embarqués ou dispositifs personnalisés. Ce module garantit une lecture rapide, fiable et économe en énergie des codes-barres linéaires, tout en offrant une facilité d’intégration grâce à sa conception plate et légère.
| Caractéristique | Spécification |
|---|---|
| Type de produit | Scan engine – module laser 1D OEM |
| Technologie de scan | Laser visible (650 nm) avec décodeur intégré |
| Méthode de lecture | Bi-directional scanning |
| Vitesse de scan | 100 scans/sec |
| Symbologies supportées | Codes 1D standards (ex. JAN/UPC/EAN, Code 39, Code 128, GS1, Interleaved 2 of 5…) |
| Interface de communication | Serial CMOS (12 pin FFC), USB-HID & USB-COM |
| Tension d’alimentation | 3 – 3.6 V DC |
| Consommation électrique | ≤ 125 mA |
| Immunité à la lumière ambiante | Fluorescent 4000 lx, Incandescent 4000 lx, Soleil 80 000 lx |
| Plage de fonctionnement | −20 °C à +65 °C |
| Plage de stockage | −30 °C à +70 °C |
| Humidité | 5 – 90 % (sans condensation) |
| Dimensions (L×H×P) | 28 × 8 × 14 mm |
| Poids approximatif | ≈ 3.9 g |
| Résolution minimum lisible | ~0.076 mm (3 mil) |
| Profondeur de champ | Variable selon code (par exemple 55–135 mm pour code 39 à 5 mil) |
| Durabilité MTBF | ~30 000 h (hors diode/mécanisme miroir) |
| Normes & sécurité | RoHS, IEC60825-1 Class 2, FDA CDRH Class II |

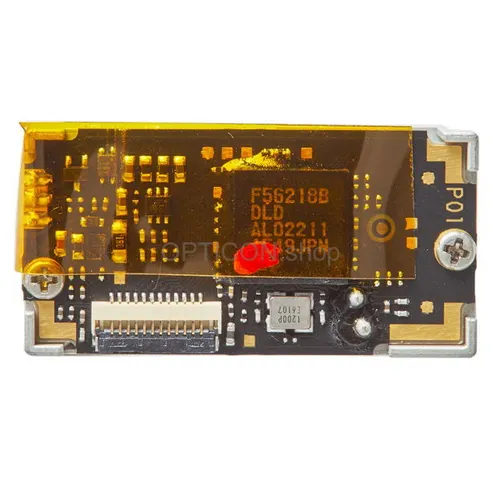

| Connexion physique | Connecteur plat FFC pour intégration OEM |
Compatibilité systèmes
Le Opticon MDL-1500 est destiné à être intégré dans des équipements électroniques OEM ou des dispositifs tiers, notamment :
✔ Terminals mobiles personnalisés
✔ Appareils médicaux & diagnostics embarqués
✔ Kiosques interactifs
✔ Dispositifs industriels embarqués
✔ Bornes de caisse, lecteurs portatifs sur mesure
Il n’est pas un scanner autonome, mais un module à intégrer avec circuit hôte et connectique appropriée.
Connexion & intégration
-
12 broches Serial CMOS (FFC) : interface principale pour transmission des données décodées.
-
USB-HID / USB-COM : permet de connecter le module à un système hôte via USB dans différents modes de communication.
-
RS-232 par conversion ou adaptateurs selon projets OEM.
Le module nécessite une carte électronique ou interface hôte pour gérer les signaux, l’alimentation et la transmission des données au système final.
Le Opticon MDL-1500 est idéal pour des solutions professionnelles où la lecture rapide de codes-barres 1D fiable est requise :
✔ Équipements portables OEM — intégration dans terminaux industriels personnalisés.
✔ Dispositifs médicaux embarqués — lecture de codes d’échantillons, sérials, identifiants.
✔ Kiosques & bornes interactives — ajout de capacité de lecture à des solutions self-service.
✔ Systèmes de logistique ou entrepôts — collecte et vérification de codes en mobilité.
✔ Solutions intégrées dans machines industrielles — robotique, automates, IoT.
Sa conception compacte et à faible consommation en fait une option idéale pour produits mobiles ou alimentés par batterie.
-
Lecture rapide (100 scans/s) — capture fiable des codes 1D.
-
Ultra-compact & léger — facile à intégrer dans des designs contraints.
-
Interfaces flexibles (USB & Serial CMOS) — adaptabilité à différentes architectures OEM.
-
Décodage intégré — simplification du développement logiciel.
-
Faible consommation électrique — excellente pour appareils alimentés par batterie.
Une solution efficace pour intégrer la fonction de lecture de codes 1D dans des appareils personnels ou industriels sans composants externes volumineux.
