MDL-1000
65,00 €

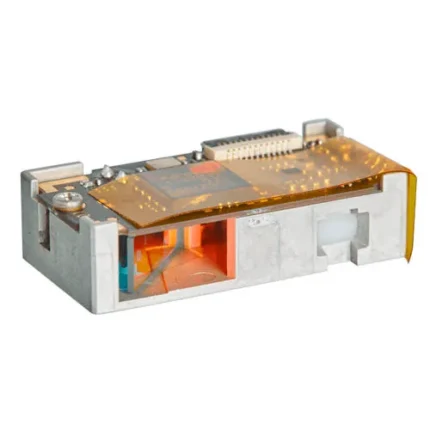

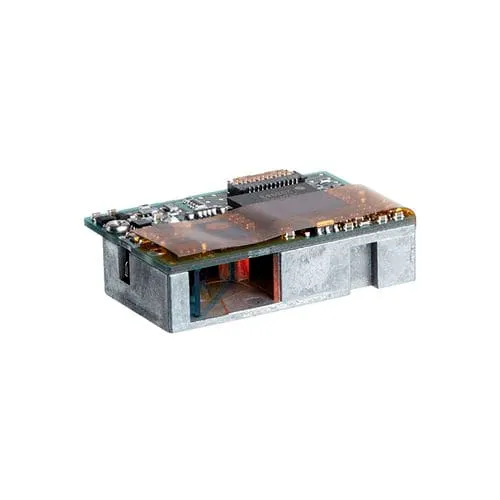

Le Opticon MDL-1000 est un moteur de lecture de codes-barres laser 1D de petite taille, conçu pour être intégré dans des appareils portables ou fixes OEM (smartphones industriels, terminaux, dispositifs médicaux, kiosques, etc.). Il combine une diode laser visible 650 nm, un système de scan bi-directionnel et un décodeur interne, offrant une solution complète et fiable pour la lecture de codes-barres 1D dans des espaces très contraints.
Le Opticon MDL-1000 est un moteur de lecture de codes-barres laser 1D de petite taille, conçu pour être intégré dans des appareils portables ou fixes OEM (smartphones industriels, terminaux, dispositifs médicaux, kiosques, etc.). Il combine une diode laser visible 650 nm, un système de scan bi-directionnel et un décodeur interne, offrant une solution complète et fiable pour la lecture de codes-barres 1D dans des espaces très contraints.
| Caractéristique | Spécification |
|---|---|
| Type de technologie | Moteur de lecture OEM laser 1D |
| Technologie de scan | Bi-directional scanning (laser) |
| Taux de lecture | 100 scans/sec |
| Source lumineuse | Diode laser visible 650 nm |
| Décodeur intégré | Oui (module decoded) |
| Symbologies supportées | Codes-barres linéaires 1D standards (EAN, UPC, Code 39, Code 128, Interleaved 2 of 5, GS1 Databar, NW-7, etc.) |
| Interface matériel | 12-pins FFC connector |
| Tension d’alimentation | ~3,3 V ±10 % |
| Consommation | Maximum ~125 mA |
| Immersion lumineuse | Fluorescent 4 000 lx, Soleil 80 000 lx, Incandescent 4 000 lx |
| Température de fonctionnement | -20 °C à +65 °C |
| Température de stockage | -30 °C à +70 °C |
| Humidité opérationnelle | 5 – 90 % non condensante |
| Indice physique | Ultra-compact (~28 × 7,8 × 18 mm), ~10 g |
| Calibre minimum lisible | ~5 mil PCS 0.9 |
| Profondeur de champ | 50–420 mm (0,5 mm) / 39 mil : ~70–650 mm |
| Normes & sécurité | RoHS, IEC60825-1 Class 2, FDA CDRH Class II |
Compatibilité systèmes
Le MDL-1000 est conçu pour être intégré dans des systèmes où un scan fiable de codes-barres 1D est requis, notamment :
✔ Terminaux industriels et appareils portables personnalisés
✔ Dispositifs médicaux et équipements de diagnostic
✔ Solutions embarquées dans kiosques ou automates
✔ Appareils mobiles avec interface série ou USB via électronique d’interface
Il n’est pas conçu pour être utilisé en tant que scanner autonome, mais comme un composant intégré dans des produits OEM.
Connexion & intégration
-
-
Connecteur 12-pins FFC : pour signaux de données, alimentation et contrôle.
-
Interface compatible UART/CMOS : permet d’interfacer facilement avec des microcontrôleurs ou processeurs hôtes.
-
Intégration simple : sa petite taille et consommation réduite facilitent l’intégration dans des designs compacts.
-
Souvent utilisé avec un kit de développement (MEK-3100) pour tester et configurer le module avant intégration dans un produit final.
Le Opticon MDL-1000 est idéal pour des applications où la dimension, la puissance et la fiabilité sont essentielles :
✔ Terminaux industriels compacts et portables – collecte de données dans des espaces réduits.
✔ Appareils médicaux portables – lecture fiable de codes à basse puissance.
✔ Kiosques interactifs & automates – intégration discrète dans des bornes self-service.
✔ Solutions de logistique embarquées – intégration dans des PDA/terminaux OEM.
✔ Produits personnalisés IoT ou embarqués – scanner intégré pour applications smart.
Grâce à sa faible consommation, sa lecture laser rapide et son format mini, il convient à des applications OEM exigeantes.
-
Décodage intégré 1D : simplifie l’intégration dans des produits OEM.
-
Lecture rapide (100 scans/s) : haute performance pour codes linéaires.
-
Format ultra-compact ~10 g : facile à intégrer dans des designs très contraints.
-
Faible consommation (~125 mA) : adapté aux systèmes alimentés par batterie.
-
🛡 Normes de sécurité strictes : conformité CE/FDA et RoHS garantissant la fiabilité.
