F-70
142,00 €

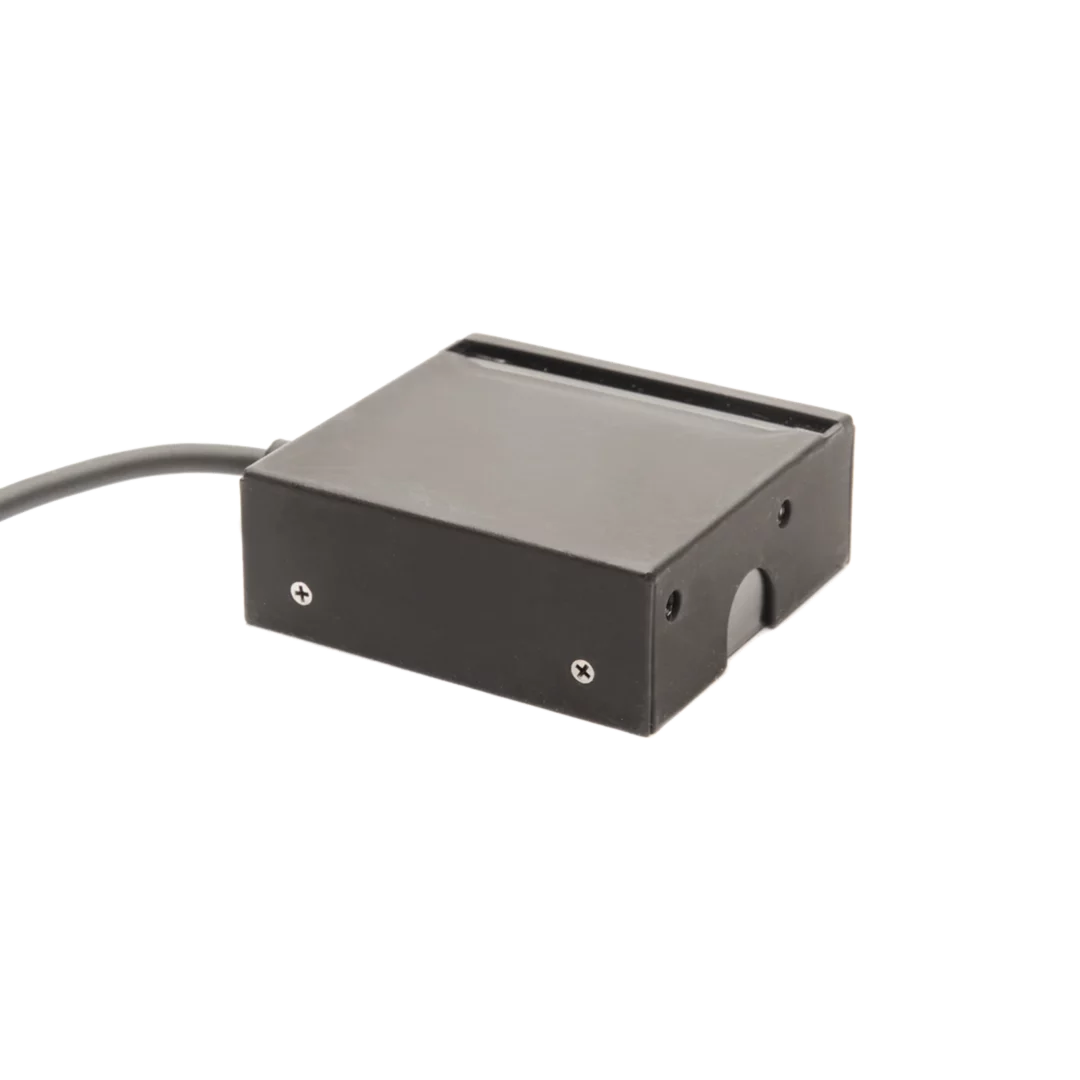

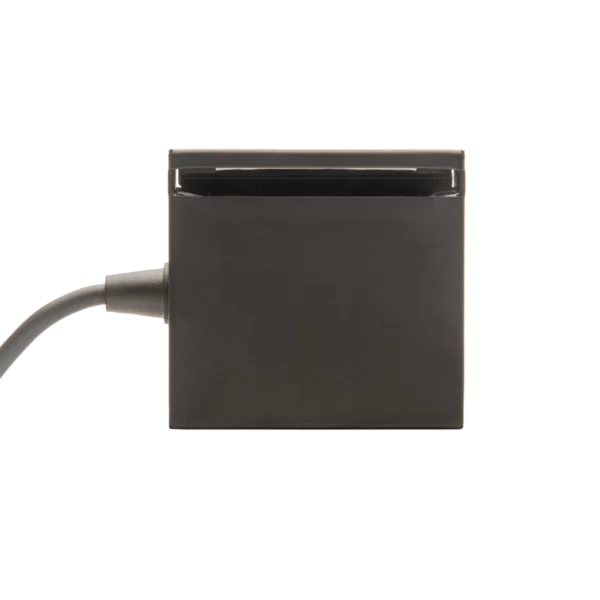

Opticon F-70 I / L : Scanner fixe CCD 1D haute vitesse (700 scans/s), boîtier métallique robuste, interface RS-232, disponible avec fenêtre de lecture frontale (I) ou latérale (L), idéal pour intégration OEM, kiosques, POS et machines automatisées.
| Interface de communication |
RS232 |
|---|---|
| Version |
F-70 I ,F-70 L |
Le Opticon F-70 est un scanner de codes-barres 1D à montage fixe (fixed mount) conçu pour des applications industrielles, commerciales ou OEM où une lecture fréquente et automatique est requise. Il offre une vitesse de lecture élevée jusqu’à 700 scans par seconde, ce qui permet une capture rapide et fiable des codes-barres en un point fixe sans intervention manuelle.
Deux modèles sont disponibles :
-

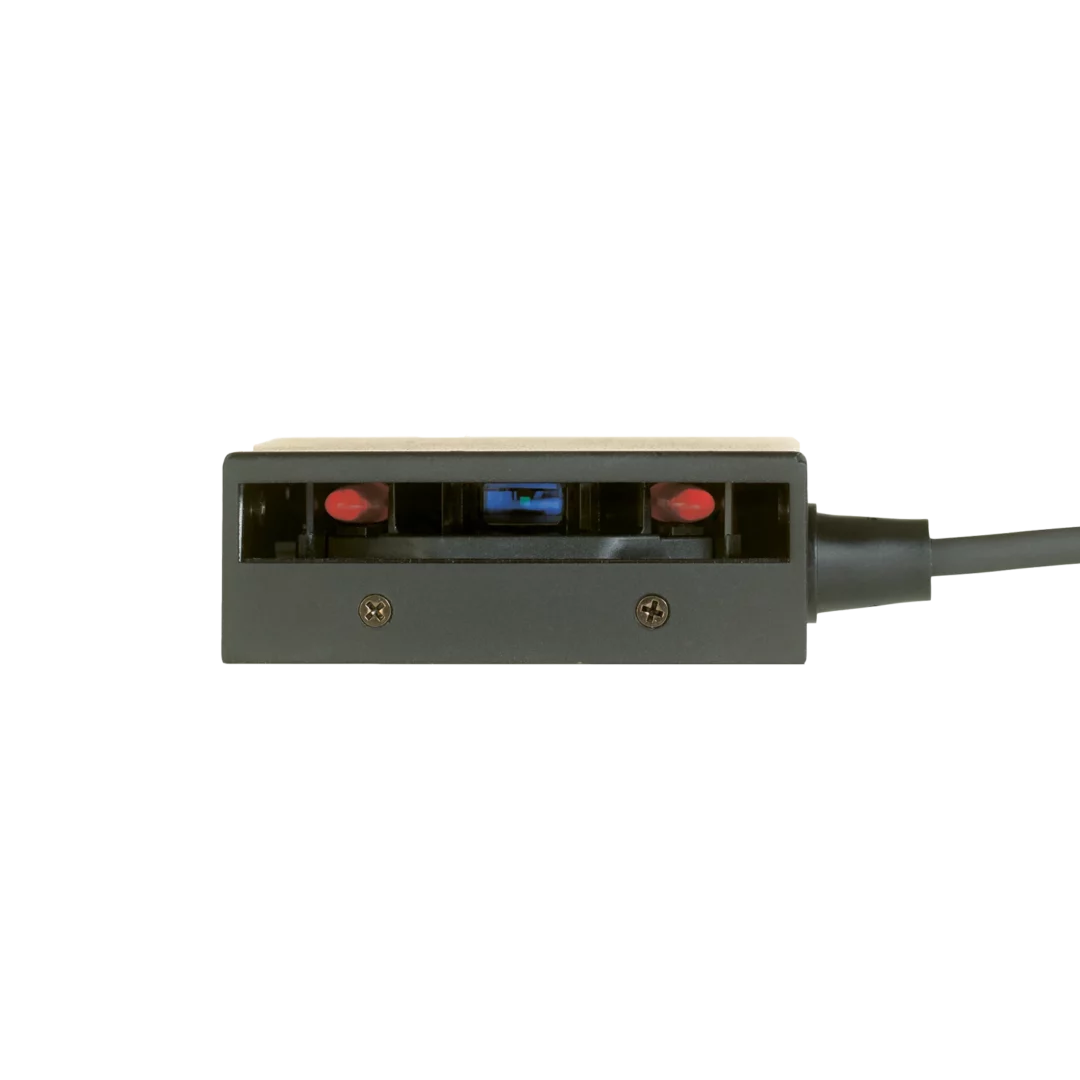

F-70 I – fenêtre de lecture orientée vers l’avant (front view)
-
F-70 L – fenêtre de lecture orientée sur le côté (side view)
La version « I » est idéale lorsque le code à lire arrive directement face au scanner, tandis que la version « L » est adaptée aux configurations où le code passe latéralement devant le lecteur.
La construction robuste en métal protège l’optique et l’électronique, ce qui facilite l’intégration dans des environnements industriels, kiosques autonomes, points de vente ou machines automatisées.
| Caractéristique | Spécification |
|---|---|
| Type | Scanner fixe CCD 1D |
| Modèles disponibles | F-70 I (vue avant) / F-70 L (vue latérale) |
| Technologie de lecture | Capteur CCD linéaire |
| Vitesse de scan | 700 scans/sec |
| Symbologies supportées | Codes 1D standards (EAN/UPC, Code 39, Code 128, GS1, Interleaved 2 of 5, etc.) |
| Source lumineuse | LED rouge (~626 nm) |
| Interface de communication | RS-232 |
| Alimentation requise | 5 V DC |
| Consommation typique | ≈220 mA |
| Dimensions (I-type) | ~55 × 47 × 20 mm |
| Dimensions (L-type) | ~52 × 55 × 20 mm |
| Poids approx. | ~100–110 g (sans câble) |
| Indice de protection | IP42 |
| Température de fonctionnement | 0 – 40 °C |
| Humidité | 10 – 90 % (sans condensation) |
| Indicateurs statut | LED multicolore + buzzer |
| Matériau boîtier | Métal robuste |
| Certifications | CE, FCC, RoHS, IEC60825-1, EN55022/24 |
| Garantie constructeur | 2 ans |
Compatibilité des systèmes
Le Opticon F-70 est conçu pour être intégré dans des systèmes OEM ou fixes tels que :
✔ Kiosques automatiques (self-service, check-in/out)
✔ Machines de billetterie ou distributeurs
✔ Solutions de points de vente (POS) fixes
✔ Automatisation industrielle (ligne de production)
✔ Équipements médicaux ou analytiques
Il ne fonctionne pas comme scanner portable autonome — il doit être monté dans un boîtier ou un système hôte avec interface RS-232.
Connexion & intégration
✔ RS-232 (série) – interface standard pour communication avec l’hôte (PC, automate, microcontrôleur).
✔ Alimentation 5 V DC – requise pour le module.
✔ Port série avec connecteur DB-25 (sur certains câbles) – souvent utilisé dans des intégrations industrielles.
Cette interface permet une transmission fiable des données 1D vers des systèmes embarqués ou des applications logicielles dédiées.
Le Opticon F-70 est particulièrement adapté pour :
✔ Intégration OEM industrielle – lignes d’assemblage, équipements intégrés
✔ Kiosques de self-service – lecture de codes dans des bornes d’accès ou de paiement
✔ Points de vente fixes – intégration dans comptoirs, caisses
✔ Machines automatiques – lecture sans intervention humaine dans distributeurs ou contrôles d’accès
✔ Solutions médicales et analytiques – intégration dans équipements de diagnostic
Sa haute vitesse de lecture CCD (700 scans/s) garantit une capture fluide des codes dans des environnements à fort passage.
-
Lecture ultra-rapide 1D — jusqu’à 700 scans par seconde.
-
Facile à intégrer — conçu pour OEM / applications fixes.
-
Boîtier robuste en métal — protection contre chocs légers et poussière.
-
Format compact — s’intègre dans des systèmes à espace limité.
-
Interface standard RS-232 — excellente compatibilité industrielle.
