MDI-5350
140,00 €
Opticon MDI-5350 : module OEM 2D CMOS ultra-fin avec décodeur intégré, haute vitesse (120 fps), large champ de vision, lecture 1D/2D/OCR, interfaces flexibles — parfait pour intégration dans dispositifs portables OEM, kiosques, systèmes industriels et solutions intégrées.

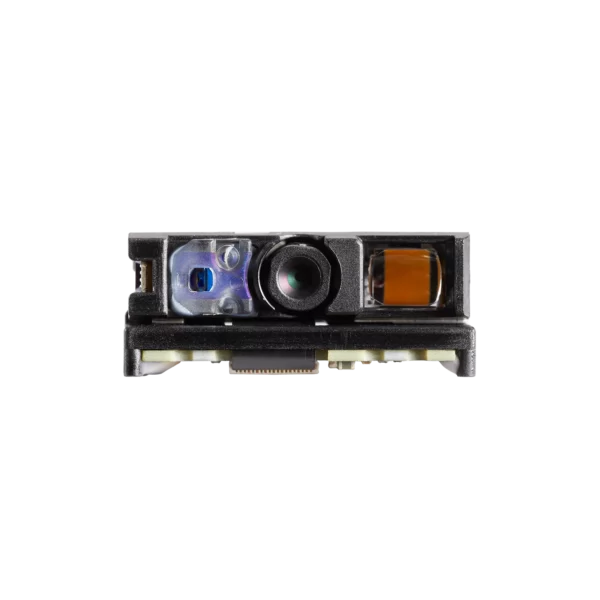

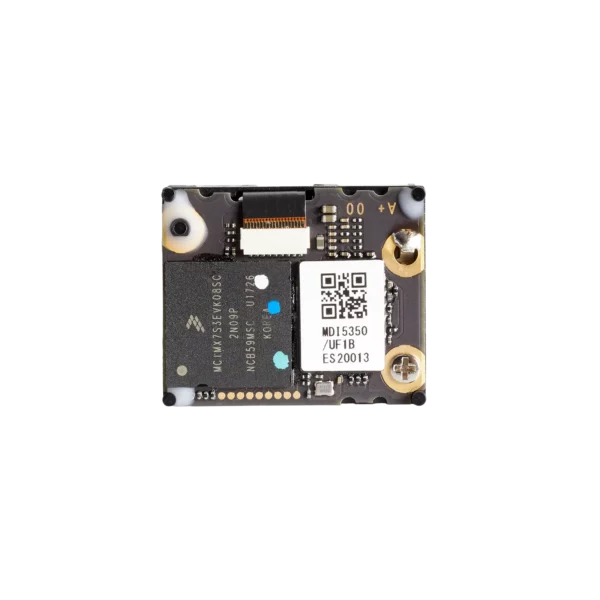

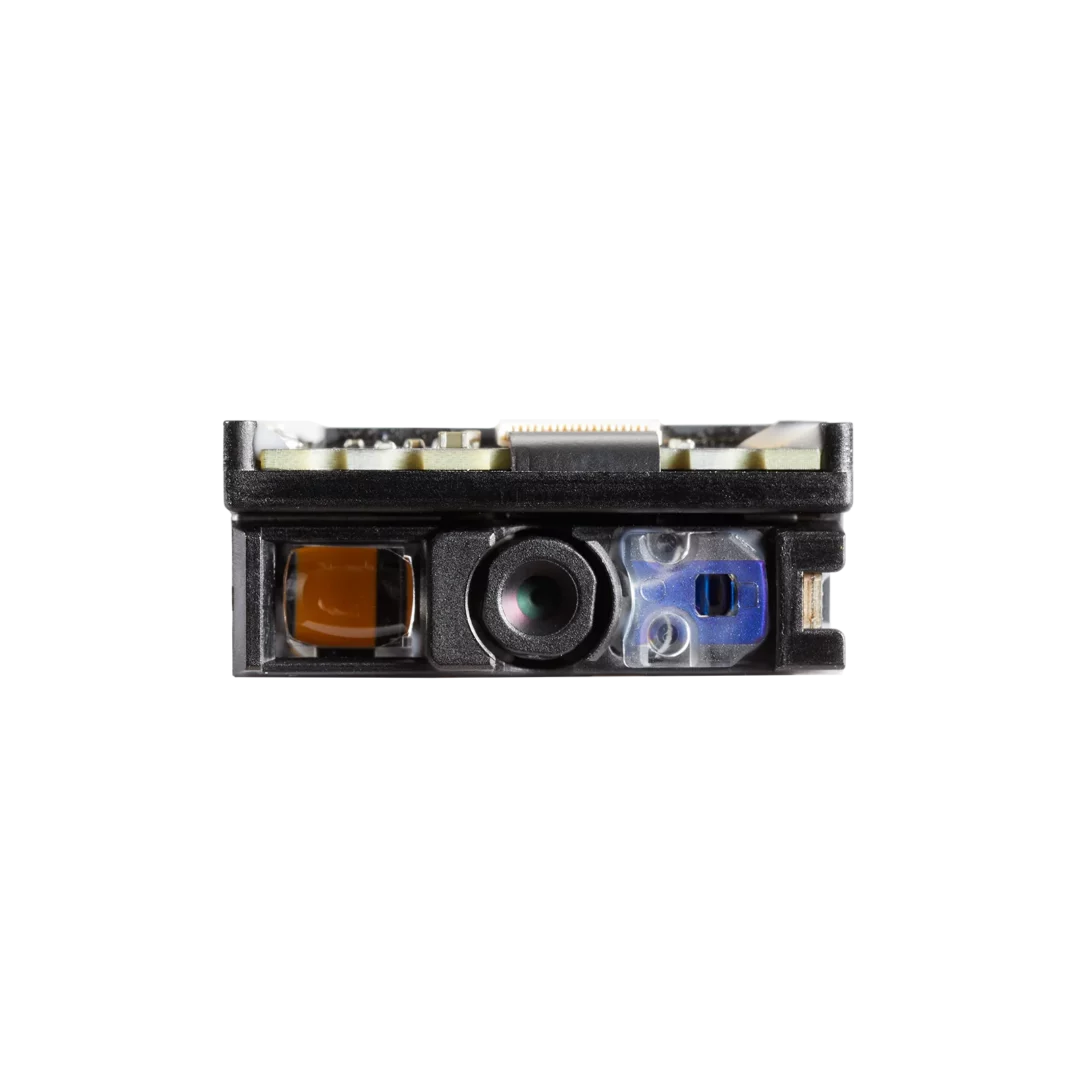

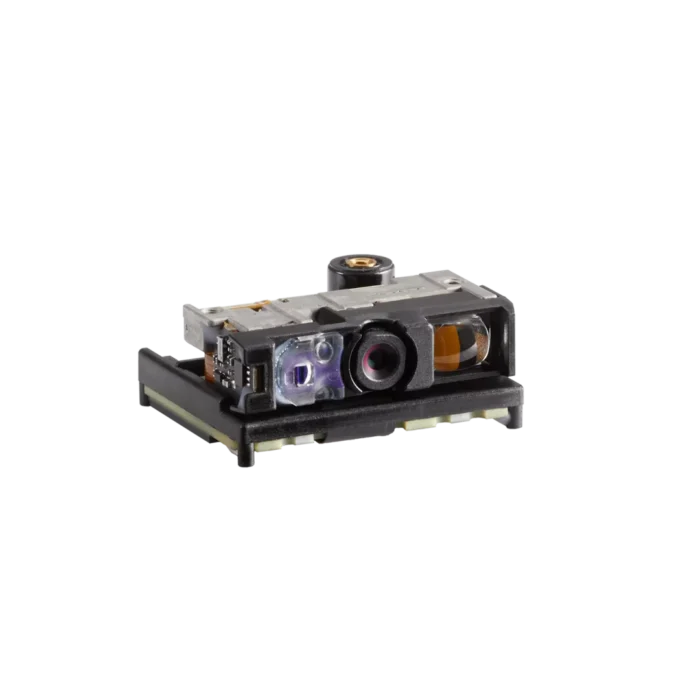

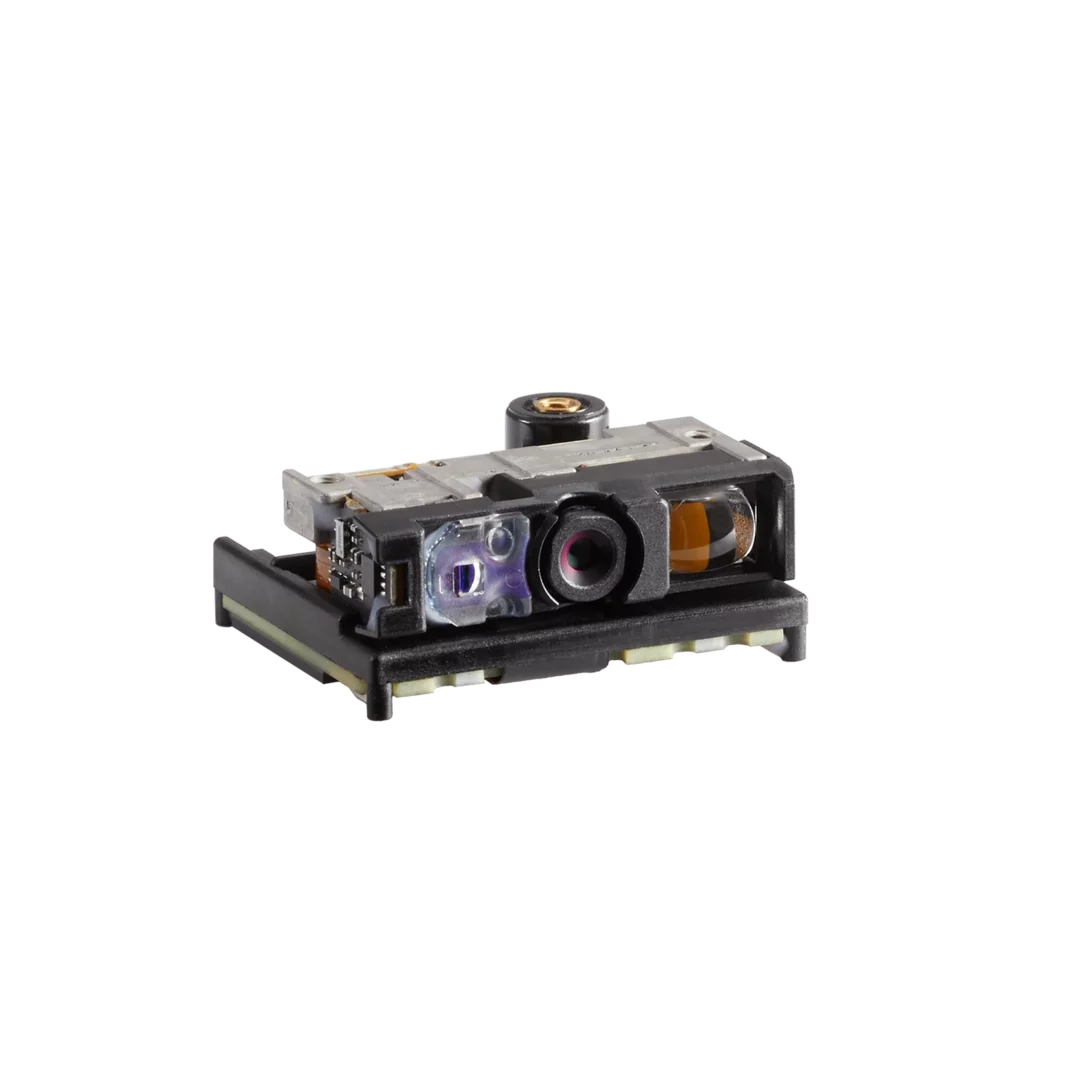

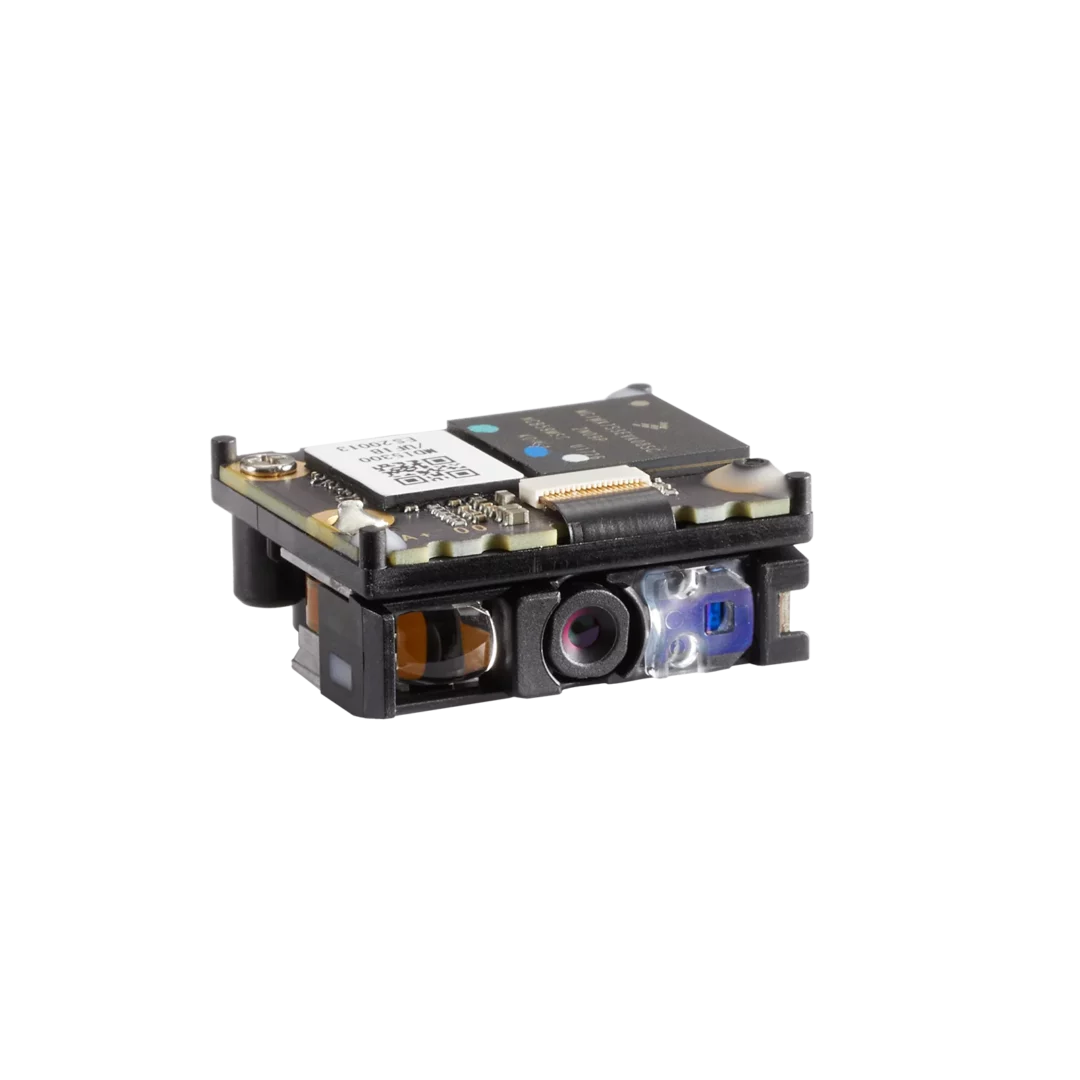

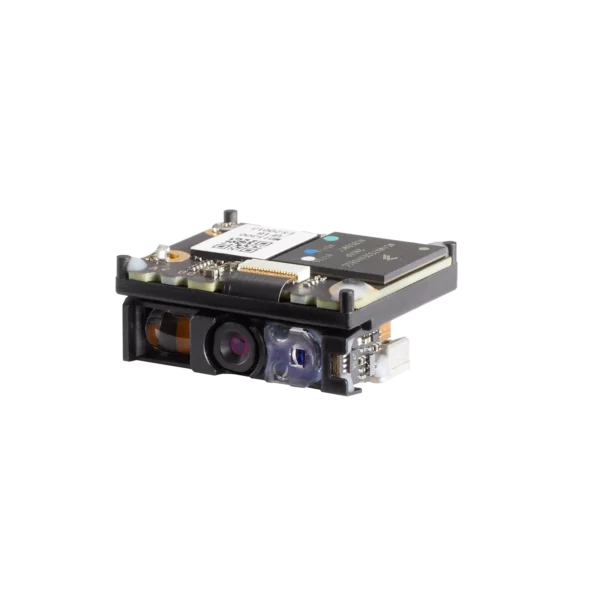

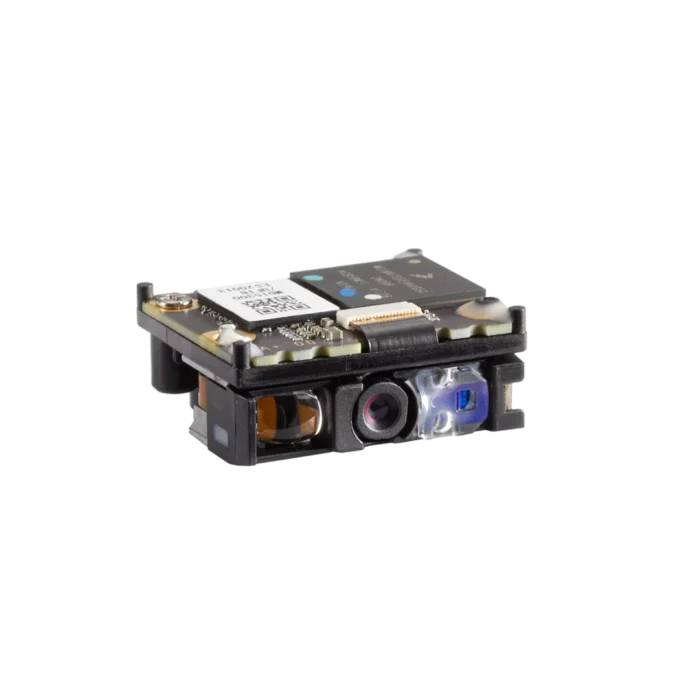

Le Opticon MDI-5350 est un scan engine 2D (module de lecture d’images) ultra-compact et performant conçu pour être intégré directement dans des produits électroniques OEM (terminaux portables personnalisés, systèmes embarqués, bornes de point de service, machines industrielles, solutions d’accès, etc.). Il combine un capteur CMOS haute résolution, un décodeur intégré et un objectif grand angle, ce qui lui permet de lire rapidement et précisément codes-barres 1D et 2D, ainsi que des polices OCR, même dans des conditions difficiles.
Le module se distingue par sa taille très fine (seulement ~10,8 mm de hauteur), sa consommation d’énergie optimisée et ses performances de lecture élevées grâce à un capteur 1 Mpix à 120 fps qui assure un scan fluide même en environnement de mouvement ou sur supports difficiles.
| Caractéristique | Spécification |
|---|---|
| Type de produit | Imager scan engine 2D (OEM) avec décodeur intégré |
| Capteur d’image | CMOS 1280 × 800 (1 Mpix) |
| Taux de capture | Jusqu’à 120 fps |
| Technologie de lecture | 1D, 2D & OCR |
| Illumination & visée | Class 1 laser-croix rouge + LED blanche chaude |
| Champ de vision | 50° horizontal |
| Interface physique | 12 broches FFC (Serial CMOS, TTL, USB) |
| Alimentation requise | ~ 3,0 – 5,5 V DC |
| Consommation typique | ~ 310 mA (opération), 68 mA (standby) |
| Dimensions (L×H×P) | 25,3 × 10,8 × 21 mm |
| Poids | ≈ 7,3 g |
| Température de fonctionnement | -20 °C à +60 °C |
| Humidité de fonctionnement | 5 – 90 % (sans condensation) |
| MTBF (Fiabilité) | ~375 419 h |
| Conformités | RoHS, IEC62471 / IEC/EN 60825-1 |
| Accessoires disponibles | Kit d’évaluation – MEK-3100 |
| Garantie constructeur | ~2 ans |
Compatibilité systèmes
Le Opticon MDI-5350 est conçu pour l’intégration dans une large gamme de produits électroniques et systèmes embarqués, notamment :
✔ Terminaux mobiles OEM personnalisés
✔ PDA ou dispositifs de collecte de données embarqués
✔ Kiosques interactifs, bornes self-service
✔ Systèmes de contrôle d’accès & billetterie
✔ Automatisation industrielle & lecteur embarqué
✔ Appareils médicaux avec capture de données
Il ne fonctionne pas comme un scanner autonome : il doit être connecté à une carte électronique hôte via un câble FFC ou une interface USB/TTL selon l’architecture choisie.
Connexion & intégration
Le module MDI-5350 offre plusieurs interfaces de connexion et sortie de données :
-
-
Serial CMOS (via 12 pins FFC) – signaux TTL/CMOS pour microcontrôleurs ou systèmes embarqués
-
USB HID / Virtual COM Port – pour intégration via USB selon le design OEM
-
Signaux de contrôle – trigger, AIM, wake-up, LED/Buzzer, etc.
-
Une carte de développement (MEK-3100) est disponible séparément pour tester ou évaluer le module avant le développement définitif.
Le Opticon MDI-5350 est particulièrement adapté aux applications suivantes :
✔ Intégration dans produits portables OEM – terminaux mobiles, lecteurs embarqués
✔ Kiosques & bornes self-service – lecture rapide de QR, codes 2D & tickets
✔ Solutions de billetterie & accès – lecture fiable de billets papier ou électroniques
✔ Systèmes industriels & automatisation – intégration dans machines de tri ou PDA
✔ Applications médicales & laboratoire – lecture de codes sur échantillons ou instruments
✔ Points de vente & distribution automatisée – lecture rapide en conditions variées
Sa performance de lecture élevée, même sur codes endommagés ou à faible contraste, en fait une option très efficace pour des produits intégrés nécessitant un scan haut de gamme.
-
Haute performance : capteur 1 Mpix à 120 fps pour lecture rapide, même en mouvement.
-
Profil ultra-fin : seulement ~10,8 mm d’épaisseur, idéal pour designs compacts.
-
Lecture 1D/2D & OCR : supporte une vaste gamme de codes et polices.
-
Large champ de vision : accessibilité améliorée pour codes larges et proches.
-
Efficacité énergétique : faible consommation et modes d’économie.
-
Support SDK & outils config : compatible avec l’outil de configuration Opticon pour réglages personnalisés
